Топ 5 самых частых неисправностей тонометров
Всех приветствую! Продолжаю обобщать и выкладывать в сжатом виде свой опыт по ремонту электроники. Привожу свой Топ 10 самых частых неисправностей тонометров, который родился в результате случайных ремонтов медицинской техники и общения с другими Мастерами. Не скажу, что я в этой области большой специалист, но кое-что мне попадалось и удачно починялось. Начнем рейтинг. Места неисправностей тонометров и измерителей артериального давления отсортированы по частоте появления неисправности.
1 место – потеря герметичности манжеты тонометра
Если в Вашем тонометре случилась потеря герметичности контура нагнетания давления, то с большой вероятностью на экране автоматического тонометра высветится ошибка «Err Cuf». В переводе с английского cuff – манжета, поэтому логично, что ошибка Err Cuf – это ошибка герметичности манжеты.
Если Ваш тонометр выдает такую ошибку, то прежде всего нужно проверить места соединения манжеты с компрессором. Для этого нужно снять манжету. Рассмотрим, как это сделать на примере тонометра на запястье AND UB-403.
Как разобрать автоматический тонометр на запястье AND UB-403
При включении этот измеритель артериального давления показывает ноль.
Затем происходит накачка манжеты, но она прерывается и появляется на дисплее ошибка Err Cuf.
Разворачиваем тонометр AND UB-403 боком и видим заглушку, которую нужно снять, поддев ее тонкой шлицевой отверткой или шилом.
С другой стороны корпуса снимаем такую же заглушку.
Вот как выглядят эти заглушки для крепления манжеты.
После этого снимаем манжету тонометра AND UB-403 и видим места подсоединения патрубков от компрессора к манжете – их целых два.
В этих местах может случиться разуплотнение и утечка воздуха, поэтому внимательно осматриваем и очищаем уплотнительные резиночки патрубков тонометра и манжеты.
Пробуем собрать все в обратном порядке.
Если ошибка манжеты осталась, нужно проверить саму манжету на предмет трещин. Обычно это делается визуально.
Резиновую манжету тонометра можно починить, приклеив заплатку на место утечки воздуха. О том, как поставить заплатку и отремонтировать манжету смотрите ниже в видео на примере манжеты тонометра Microlife.
Как заклеить подушку тонометра
Бывает, что разуплотнение подачи воздуха происходит внутри устройства. В этом случае придется разбирать тонометр и устранять микротрещины или менять засохшие резинки.
Если Вам непонятна разборка тонометра, то советую посмотреть следующее видео как правильно разобрать AND UB 201.
2 место – пропадают сегменты цифр на дисплее тонометра
Еще одной частью болезнью является отслоение шлейфа ЖК экранов тонометров, в результате чего сегменты цифр и букв могут не отображаться на дисплее.
Для ремонта такой неисправности придется опять разбирать измеритель артериального давления и ремонтировать контакты шлейфа. Анализ случаев отслоения шлейфов и ремонта таких случаев для телевизоров и мониторов я проводил в статье ранее.
Шлейфы дисплеев тонометров приклеены по такому же принципу. Ремонт облегчается из-за приятных размеров и шага контактов шлейфа. Ремонтировать такие шлейфы намного легче, чем в телевизорах.
После разборки тонометра приклеить шлейф дисплея обратно можно путем равномерного нагрева с помощью термофена или паяльника со специальной насадкой для ремонта шлейфов. Посмотрите видео на эту тему – очень познавательно и интересно.
Ремонт и восстановление ЖК дисплея тонометра Sanitas
Ремонт дисплея, если пропадают сегменты тонометра OMRON MX2 Basic
3 место – не работают кнопки тонометра
В автоматических и полуавтоматических тонометрах управление работой происходит с помощью тактовых кнопок . Эти кнопки не вечны и со временем выходят из строя – не нажимаются, болтаются, нажимаются без щелчка, нажимаются со щелчком, но без результата.
При неисправной кнопке тонометра приходится разбирать устройство, отсоединять электронную плату, выпаивать старую и впаивать новую кнопку. В принципе, ничего сложного, только нужно подобрать точно такую же кнопку, потому что посадочных мест, форм и размеров кнопок бывает великое множество.
Пример распространенных кнопок смотрите в видеоролике по разборке и замене кнопки тонометра.
Ремонт тонометра OMRON M3 Expert
4 место – тонометр неправильно измеряет артериальное давление
Прежде, чем говорить о том, что тонометр неправильно измеряет давление, необходимо определиться с погрешностями измерений и факторов, их увеличивающих.
Всем известно, что подавляющее большинство современных измерителей артериального давления работают по методу тонов Н. С. Короткова , который даже признала в качестве официально рекомендуемого Всемирная Организация Здравоохранения. Этот косвенный метод измерения имеет некоторую погрешность, определяемую упругостью стенок артерий и мягких тканей, амплитудой и формой пульсовой волны и другими факторами, разными для каждого человека.
Если отказаться от округлений и точно использовать цену деления манометра, то мы увидим разницу между соседними измерениями и при пользовании механическим тонометром. Многочисленные эксперименты показали, что погрешность метода тонов Н. С. Короткова обычно находится в пределах ±5-7 мм рт. ст.
Погрешность ручных тонометров складывается из трёх составляющих: погрешности метода, точности манометра и ошибок определения момента считывания показаний. Получается, что величина погрешности измерения артериального давления может доходить до 15 мм рт. ст. Это нужно учитывать, перед тем, как принимать медикаменты для нормализации давления.
Для уверенности в показаниях тонометра метрологи и врачи советуют проводить несколько измерений с перерывом между ними не менее 3-5 минут. Примерно за такое время восстанавливается диаметр сечения сосудов, что помогает повысить точность измерений.
С точки зрения электроники кончено тоже могут быть причины увеличения погрешности измерений. За это отвечает датчик давления и микроконтроллер. Реже могут быть проблемы с прошивкой и напряжением питания.
5 место – неисправности электроники тонометра
Перед проведением ремонта тонометра необходимо внимательно осмотреть печатную плату на предмет микротрещин и плохой пайки. Подозрительные места пропаять, а подозрительные радиоэлементы проверить или заменить на аналогичные.
После включения тонометра нужно сразу проверить напряжения питания в контрольных точках на плате или на контактах преобразователей напряжения.
Часто встречается неисправность в виде завышенного потребления от батарей питания . Эта неисправность проявляется в виде малого срока работы от батареек. Чтобы найти элемент платы, который тянет на себя повышенный ток, можно воспользоваться тактильным методом – пощупать все микросхемы, чтобы найти самую нагретую. Такие микросхемы необходимо пропаять или заменить.
Если тонометр на дисплее выдает непонятную ошибку, то с большой вероятностью это тоже проблема электроники. В таком случае нужно изучить принцип работы тонометра и последовательно проверить все элементы схемы.
Иногда случается так, что клинит компрессор тонометра – при включении устройства компрессор даже не дергается и на дисплее выдается ошибка с каким-то номером или общая ошибка. Иногда от заклинивания компрессора тонометра помогает его разборка и проворачивание якоря вокруг оси. Клин компрессора может происходить из-за износа механических деталей или попадания пыли внутрь. При таком варианте необходимо почистить внутренности компрессора и нанести внутрь новую смазку .
На этом завершаю свой Топ 5 самых частых неисправностей тонометров , которые Вы можете исправить своими руками дома.
В завершении еще одно видео для Вас по ремонту тонометра OMRON M2 Basic и его блока питания .
Тонометр ошибка err 3
Многие годы безуспешно боретесь с ГИПЕРТОНИЕЙ?
Глава Института: «Вы будете поражены, насколько просто можно вылечить гипертонию принимая каждый день.
К сожалению, научно-технический прогресс имеет свои минусы. Темп жизни стал намного интенсивнее. Человек много времени проводит в офисах, а прогулкам на свежем воздухе предпочитает тот же компьютер, только в домашних условиях. На всё это остро реагирует организм человека, в частности, сердечно-сосудистая система.
Всё чаще молодые люди жалуются на головные боли и плохое самочувствие. В основном причиной этому является вегетососудистая дистония (ВСД), артериальная гипер- и гипотензия. Поэтому каждый должен не только постоянно контролировать кровяное давление, но и уметь правильно это делать.
Для лечения гипертонии наши читатели успешно используют ReCardio. Видя, такую популярность этого средства мы решили предложить его и вашему вниманию.
Подробнее здесь…
Тонометр не показывает давление
Артерии и методы измерения давления
Артерии – это сосуды, по которым кровь движется от сердца к органам. Основная задача артерий – нести кровь, поступающую из сердца под определенным давлением. Чтобы выполнить эту цель, артерии имеют специальное строение.
Стенка артериального сосуда состоит из трех слоев:
- Эндотелий или внутренний слой (контролирует компоненты свертывания крови);
- Средняя оболочка. Состоит из мышечных и эластичных волокон. Мышечные волокна корректируют артериальное давление путем вазоконстрикции (сужения просвета сосуда) и вазодилятации (расширения просвета сосуда). Эластичные волокна создают условия для распространения волны давления (пульсовой волны);
- Адвентициальный слой (прикрепляет сосуд к прилегающим тканям).
Сила, с которой кровь давит на стенки сосудов, называется кровяным давлением.
Этот показатель можно измерить на разных участках сердечно-сосудистой системы, в связи с этим различают такие виды давления:
- капиллярное;
- внутрисердечное;
- артериальное;
- венозное;
- центральное артериальное и венозное.
Когда тонометр перестал показывать давление
Особую диагностическую ценность представляет артериальное давление (АД). При несложной методике измерения, оно сполна характеризует текущее состояние здоровья человека и позволяет вовремя реагировать на все негативные изменения.
В наше время артериальное давление измеряют двумя основными способами:
- Инвазивный метод;
- Неинвазивные способы.
Инвазивная методика
Дает постоянную и истинную информацию об артериальном давлении. Позволяет исследовать газовый и кислотно-щелочной состав крови, поэтому она считается «золотым стандартом» в измерении АД.
Эта методика нашла свое применение во время операций, при создании так называемой управляемой гипотонии. Делает возможным также в режиме реального времени контролировать эффективность терапевтических действий при неотложных состояниях (шок, приступ бронхиальной астмы).
Система для инвазивного измерения давления состоит из:
- Катетера или канюли;
- Магистрали высокого давления (система трубочек, по которым кровь идет к датчикам);
- Трансдьюсера (устройство, преобразующее физические или химические сигналы в электрические импульсы);
- Монитора, на который выводится кривая давления и газовый состав крови.
Распространенные ошибки при измерении давления
Чаще всего катетеризация проводится в лучевой артерии, так как она расположена поверхностно и имеет много коллатералей.
Равным образом можно использовать такие артерии:
- локтевую;
- плечевую;
- подмышечную;
- бедренную;
- тыльную артерию стопы.
Механизм действия
Кровь по катетеру и системе трубочек попадает в трансдьюсер. В трансдьюсере происходит ее анализ. Проанализированная информация подается на монитор в виде кривой линии (для артериального давления) и отображает цифры показателей газового и кислотно-основного состояния крови пациента.
Осложнения
К возможным осложнениям относят:
- гематома;
- тромбоэмболия или воздушная эмболия;
- повреждение нервов;
- тромбоз артерии;
- инфекция.
Если тонометр показывает те самые 120/80
Неинвазивные способы
- Электронные. В основе электронного измерения артериального давления лежит регистрация и анализ датчиками различных параметров сосудов. В зависимости от того какие данные кровяного сосуда используются для вычисления давления, различают такие методы:
- осциллометрический (измеряется изменения объема сосуда);
- тахоосциллографический (анализируется скорость распространения пульсовой волны);
- компенсационный (оценивается эластичность и объем сосудов пальца).
- для использования этого метода не требуется специальных навыков;
- человеческий фактор (невнимательность, плохое зрение) не влияет на результат, так как измерение осуществляется с помощью электронных датчиков;
- позволяет измерять давление через тонкую одежду;
- дает достоверный результат при шумовых нагрузках;
- делает возможным измерять АД при слабых тонах, в случаях аускультативных провалов или когда возникает бесконечный тон;
- показывает более точные данные в режиме суточного мониторинга, чем аускультативный метод.
- неэффективен при аритмиях;
- результат зависит от неподвижности руки;
Как избежать проблем с тонометром
- Аускультативный (механический) метод Короткова. С начала XX века, когда он был впервые предложен Н. С. Коротковым, до наших дней методика не претерпела серьезных изменений. Для того чтобы провести измерения давления, используют фонендоскоп и манометр. Фонендоскоп предназначен для выслушивания тонов сердечной деятельности.
Тонометр имеет такие части:
- манометр (ртутный или пружинный);
- манжета, соединённая с резиновой «грушей»;
- «груша», предназначенная для нагнетания воздуха;
В основе метода лежит полное пережатие плечевой артерии раздутой манжетой и аускультация шумов, возникающих после постепенного уменьшения давления воздуха в манжете. Появление первого звукового толчка соответствует значению систолического давления, зафиксированному на шкале манометра, а момент исчезновение тонов – диастолическому значению.
- является наилучшей неинвазивной методикой диагностирования артериального давления;
- устойчив к движениям руки пациента.
Тонометр Nissei измеряет давление дважды
- зависит от зрения и слуха человека, проводящего измерение;
- затруднено его использование в шумной обстановке;
- чувствителен к расположению головки фонендоскопа по отношению к центру артерии.
Типичные ошибки
Ошибка № 1. Неправильный выбор манжеты
Чаще всего в практике используют запястные или плечевые тонометры. Тонометр с плечевой манжетой подходит для большинства людей.
Запястные тонометры менее универсальны. Точность их результата много в чем зависит от состояния сосудов пациента. С возрастом или под влиянием атеросклероза сосуды теряют свою эластичность и проходимость, вследствие чего слабее передают пульсовую волну.
Поэтому не советуют использовать этот вид тонометров таким категориям людей:
- страдающим ожирением;
- старше 40 лет;
- больным сахарным диабетом.
В связи с этим рекомендуется выбирать аппарат с манжетой, которая надевается на плечо. Это позволит использовать тонометр всем членам семьи.
Ошибка № 2. Неправильный размер манжеты
Как правильно выбрать манжету для тонометра
Важным является также правильный размер манжеты. Так как в случае если манжета по длине большая, показатели давления будут занижены, при маленькой манжете – завышены.
Различают три категории манжет по длине окружности конечности:
- детские (от 8 до 19 см);
- взрослые (от 17 до 40 см);
- манжеты для измерения артериального давления на бедре (от 38 до 50 см).
Чтобы выбрать оптимальную по размеру манжету, нужно придерживаться таких правил:
- длина манжеты должна составлять не менее 4/5 от длины окружности плеча;
- ширина должна быть равна примерно 2/5 от длины окружности плеча.
Ошибка № 3. Неправильное положение тела
Измерение давления проводят в положении лежа или сидя.
Точность результата много в чем зависит от соблюдения таких правил:
- Нельзя скрещивать ноги или сгибать спину во время измерения АД. Так как этим вы повышаете внутрибрюшное давление, увеличивая тем самым показатели АД.
- Недопустимо держать руку, на которой проводится измерение, на весу.
- Рука, на которой наложена манжета, должна быть на уровне сердца. В положении сидя – на высоте нижнего конца грудины. В положении лежа – вдоль тела. Каждое отклонение на 10 см ведет к погрешности результата на 8 мм рт. ст. Соответственно, когда рука будет выше сердца, результат измерения будет повышен, если ниже – снижен.
Как правильно надевать манжету тонометра
Ошибка № 4. Неправильное наложение манжеты
Недопустимо накладывание манжеты поверх одежды. Во-первых, одежда создает дополнительное давление на сосуды, что ведет к неправильным результатам.
Во-вторых, через ткань хуже проводится звук. То есть, тот, кто измеряет давление, попросту может не услышать первый и последний толчок.
Нужно также учитывать, что на разных участках тела разное давление.
К примеру, давление у одного и того же пациента в норме:
- при измерении на плечевой артерии – 120/80 мм рт. ст.;
- при измерении на запястной артерии – 110/75 мм рт. ст.;
- при измерении на бедре – 140/85 мм рт. ст.
Общие рекомендации
- Манжета должна соответствовать размеру руки по длине и ширине.
- Проводите измерения в тихом и комфортном помещении.
- Расположитесь удобно, так, чтобы ноги не были скрещены. Рука, на которой проводится измерение, не должна быть на весу. А также нужно, чтобы одежда не сковывала конечность.
- Нижний край манжеты необходимо наложить на 3 см выше локтевой ямки.
- Разместите головку стетоскопа над локтевой ямкой. Нужно, чтобы мембрана располагалась вплотную с кожей. Но не переусердствуйте, процедура измерения давления не должна вызывать болевых ощущений у обследуемого.
Правила измерения артериального давления
- Удерживайте руку на уровне нижнего конца грудины. Для этого под локоть можно подложить кулак другой руки или подушку.
- Энергично накачивайте воздух в манжету.
- Выпускать воздух из манжеты нужно медленно. Примерно 3–4 мм рт. ст. в секунду. При такой скорости удастся более точно услышать момент появления первого и последнего ударов.
- При проведении измерения, желательно не разговаривать и не делать резких движений.
- Если тонометр не показывает давления, проверьте, не пропускает ли воздух манжета или система трубок. Причина поломки может также скрываться в манометре. В этом случае рекомендуется обратиться к специалисту.
- Повторное исследование давления рекомендуется проводить с интервалом в 10 минут.
Основные правила подготовки к замеру
Как и любое медицинское исследование, измерение давления, имеет свои особенности подготовки.
Для лечения гипертонии наши читатели успешно используют ReCardio. Видя, такую популярность этого средства мы решили предложить его и вашему вниманию.
Подробнее здесь…
К этим особенностям относят:
- За полчаса до начала измерения АД нужно прекратить курение и физические нагрузки.
- Нужно учитывать, что алкоголь, крепкий чай или кофе изменяют артериальное давление. То же самое относится к приему ванны или душа, независимо – холодного или горячего.
- Наполненный мочевой пузырь повышает внутрибрюшное давление, а оно, в свою очередь, общее артериальное. Поэтому рекомендуется опустошить мочевой пузырь перед замером АД.
- Предварительно нормализуйте дыхание. Для этого сделайте 10 глубоких вдохов.
- Некоторые люди имеют скрытое волнение перед сотрудниками медицины – так называемый синдром белого халата. Это может отразиться в повышенных показателях АД. В связи с этим следует подождать некоторое время (5–10 минут), чтобы человек успокоился.
Заключение
Артериальное давление является одним из важных показателей деятельности организма. Его отклонение от нормы (диапазон от 100/60 до 139/89 мм рт. ст.) ведет ко многим патологическим состояниям или является их следствием. По данным ВОЗ, каждый год смертность в связи с заболеваниями сердечно-сосудистой системы составляет 50% от числа всех смертей. Сердечно-сосудистые заболевания считаются «эпидемией» двадцать первого века.
В связи с этим за показателями давления нужно следить не только людям из групп риска (страдающих ожирением, сахарным диабетом, плохой наследственностью), но и каждому человеку. Описанные выше рекомендации и правила помогут свести к минимуму ошибки при измерении артериального давления. Такой подход позволяет значительно увеличить качество и длительность жизни. Ведь лучшее лечение – это профилактика.
Тонометр на запястье – а что внутри? Запчасти 🙂
Покупался году в 2010/11, не так что бы активно использовался ранние годы, в этом году более активно (давление часто прыгает, сволочь
В общем, до вчерашнего дня мерил без проблем, а вчера начал выдавать Err -3 (Ошибка выпуска воздуха).
Вначале подумал манжета прохудилась – проверил.. в норме, Сегодня вскрыл. подсоединил манжету переходниками >
Размер:800X602
.
Размер:800X565
Если перекрыть доступ выпускаемому воздуху, накачанное давление держится неизменно >
Размер:800X567
Вывод – накрылась хреновина с маркировкой CS-20D.
Как понимаю, это электро клапан с возд. дросселем – имхо.
А может и электроника управления этой хренью – если пережать шланг выпуска воздуха, дабы меньше стравливался воздух,
обратный отсчёт доходит до примерно 30 и Err -1 (Ошибка измерения) – ну тут понятно, вместо запястья цилиндр без пульса.
А если обычное стравливание, без пережатия шланга, оно проходит очень быстро, и Err -3 (Ошибка выпуска воздуха) выскакивает уже при обраатном отсчёте примерно на 120и..
В общем > пипец тонометру, что делать с запчастями. хрен его
либо на интернетбарахолки, либо – в медтехнику на поклон.
Ребята! Вы чего хотите получить? Реальные показатели кровяного давления или понять, как “это” устроено?
Cherema: В общем > пипец тонометру, что делать с запчастями. хрен его
Моё мнение. Нехрена его ремонтировать. У меня глюкометр начал херью страдать, а отработал уж 6 лет. Я даже не задаю вопрос, что с ним делать. На выброс! И Вам советую. Берите новый, гусЯм и так много работы!
ЮХа: Ребята! Вы чего хотите получить? Реальные показатели кровяного давления или понять, как “это” устроено?
+100500!
Cherema !.Вам “шашечки”, или ехать?
Двигатель и транзисторы его драйвера можно взять,если кропаете чевой-то доселе..
Cherema: в этом году более активно (давление часто прыгает, сволочь
Так-то бы (если сабж угнетает)., то может к доктору? Хотя бы к халявному – участковому.
И как можно определить что “давление часто прыгает”, если ” Err -3″
———-
Если кто забыл, то напомню: показатели бытовых тонометров не могут быть использованы для постановки диагноза и являются лишь причиной обращения к врачу.
ЮХа: ЮХасегодня, 22:04
Ребята! Вы чего хотите получить? Реальные показатели кровяного давления или понять, как “это” устроено?
И как-то так, и около, а в общем > ПРОСТО поделился тем, что внутри.. и что случилось.
” Err -3″ стал показывать только ВЧЕРА, то бишь измерения стали НЕВОЗМОЖНЫ!
В домашних условиях, ремонт невозможен, – даже если найти-перепаять эту фиговину (CS-20D),
бо даже если заработает, то всё равно потребуется поверка..калибровка.
А вот эта строка > . что делать с запчастями. хрен его. имелось ввиду, НЕ восстановление.
а именно как запчасти, кторые куда бы.. как бы использовать (помпу.. индикатор..) уже ВНЕ тонометра, бо восстановление просто ОТПАДАЕТ по понятным причинам.
О “погибшей” железяке, не страдаю, бо имеется >
Размер:800X673
ЮХа: Если кто забыл, то напомню: показатели бытовых тонометров не могут быть использованы для постановки диагноза и являются лишь причиной обращения к врачу.
Домашние измерения не для постановки диагноза, а дабы иметь представление, что творится с давлением,
когда непонятки с самочувствием, и уж затем решать стоит ли обращаться к врачам, или хуже
Из вышеописанного, думаю уже понятно, что “шашечки”
CS-20D это датчик давления и он работает норм, а клапан который закрыт на время измерения на первой фотке в корпусе с надписью 10 7 Е. И пневматика собрана не правильно, вторая трубка идёт на вход компрессора (нафига) она должна идти к тройнику компрессор-клапан.
CS-20D 10 7 Е на одном шильдике.
Размер:800X504
Временные соединительные трубки идут >
1. выход помпы > вход манжеты.
2. выход манжеты > вход CS-20D
то есть так, как если манжета подключена без временных трубок к помпе и датчику.
Cherema: когда непонятки с самочувствием, и уж затем решать стоит ли обращаться к врачам, или хуже
Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.
Ошибка err 3 тонометр
Nelli 4ka [103K]Будет здорово, если вы все-таки отыщите инструкцию от прибора, в ней обязательно должны указываться причины различных сбоев. Для примера могу выложить информацию о тонометре Омрон:
Как видно, чаще всего прибор «ругается», когда либо манжета наложена некорректно, либо же человек во время измерения был не слишком статичен.
Также бывает, что тонометр выдает ошибку такого вида: «Err CUF». Ее причина может быть в том, что штуцер манжеты по истечении некоторого срока эксплуатации начинает вдавливаться в гнездо, тем самым перекрывая канал дросселя.
Но причины поломки могут быть самые разнообразные: поломка компрессора, электро-магнитного клапана, манжеты.
система выбрала этот ответ лучшим
-Irin ka- [76.6K]
7 месяцев назад
Причиной ошибки может послужить компрессор тонометра.
В том случае, если ошибка Error сопровождается характерным «спокойствием» тонометра. При включении тонометра компрессор даже не дергается.
Возможно заклинил компрессор или внутрь попала пыль.
Ну, и, как же не обойтись без манжетки тонометра. Ведь именно благодаря ей чаще и возникают ошибки.
Возможно в тонометре случилась потеря герметичности контура нагнетания давления.
Необхолимо проверить места соединения манжеты с компрессором.
И ещё, при измерении давления нельзя шевелить рукой, иначе показатель может сбиться и на дисплее появится ошибка Error.
ERROR — это слово означает, что в работе данного прибора произошёл сбой или попросту — ошибка.
Дело в том, что в автоматический тонометр впаяна микросхема, которая с датчиков считывает информацию и потом переводит её на дисплей.
Если настроенная на определённый алгоритм микросхема в какой-то период не получает или получает неверные показания, тогда она на дисплей не может передать то, чего нет в программе, поэтому-то и выкидывает общую ошибку.
Relat -tale r [16.5K]
более года назад
Автоматический тонометр — прибор чувствительный. Иногда он выдает ошибку даже, если причин типа неправильно наложенной манжеты нет. Возможно, человек дернул рукой, либо у него присутствует нестабильность сердечного ритма (аритмия), что затрудняет работу прибора. С этой точки зрения, неплохо еще иметь простой тонометр. Если автоматический выдает ошибку, в случае экстренной необходимости можно будет обычным измерить давление.
morel juba [59.7K]
Действительно, автоматический танометр может выдать подобную ошибку ERROR — в этом случае получается так, что давление не может быть верно измерено. Возможно причина в том что у человека просто напросто сильная аритмия или же в тех ситуациях, когда имеет место быть слишком повышенное ил слишком пониженное давление.
Но также возможно что в приборе возникла внутренняя ошибка и его для устранения нужно нести в сервис.
Чосик [146K]
Вариантом можно предположить очень много. Первый — разряженные батарейки. Второй — слишком высокое давление, тонометр просто не может захватить верхнюю границу. Третий — человек постоянно шевелится во время измерения, что делать категорически нельзя. Четвертый — какая-либо внутренняя ошибка прибора, которую диагностировать могут только в сервисном центре.
При разряженной батарейке прибор показывает другой знак. Давление «захватывает » любое.
От «шевеления » человека ошибка не появляется. — 2 года назад
Изумр удинк а [43.5K]
Наш тонометр выдает ошибку — пишет error — чаще всего при наличии аритмии у измеряющего давление. А вообще,такая ошибка возникает при любых нестабильных показателях — может давление слишком высокое или слишком низкое или,банально,когда батарейки садятся или с манжетой что-то не то…Но именно наша модель выдает ошибку такую при аритмии.
Спасибо за ответ! Только возникает мысль, что измеряя обычным тонометром человек не ошибается. Получается, что сам по себе автоматический тонометр несовершенен? — 4 года назад
Изумрудинк а [43.5K]
Напротив,я б сказала,слишком точен и чувствителен. Обычным тонометром давление с такой точностью не измеришь,да и аритмию,бывает,не определишь за тот короткий промежуток,за который стрелка или ртуть спускаются по шкале. — 4 года назад
То есть постоянные ошибки это достоинсто прибора? — 3 года назад
10 месяцев назад
Многие автоматические тонометры — вообще аппараты не совершенные, нередко показывают не совсем точно давление. В этом плане обычные тонометры надежнее.
ERROR аппарат может выдавать, если человек не зафиксировал руку в неподвижном положении или манжета неправильно застегнута. Также прибор может быть сломан и требуется его починка.
Красн ое облак о [190K]
7 месяцев назад
ЭРРОР (написал по-русски) не что иное как ошибка, причины разные, например не правильно пользуетесь тонометром, а возможно причина в сильно низком, или высоком давлении тонометр не может его измерить и выдаёт ошибку.
А возможно батарейки пора менять, их заряда уже не хватает чтобы измерить давление.
При разряде батареек появляется значок «батарея разряжена», ошибку не фиксирует, измерение заканчивается. — 7 месяцев назад
Красное облако [190K]
у меня фиксирует. — 7 месяцев назад
Автоматический тонометр выдает ошибку ERROR когда не может точно измерить давление. Это может такие случаи как слишком большое или слишком маленькое давление, которое не предусмотрено в приборе или у человека сильная аритмия.

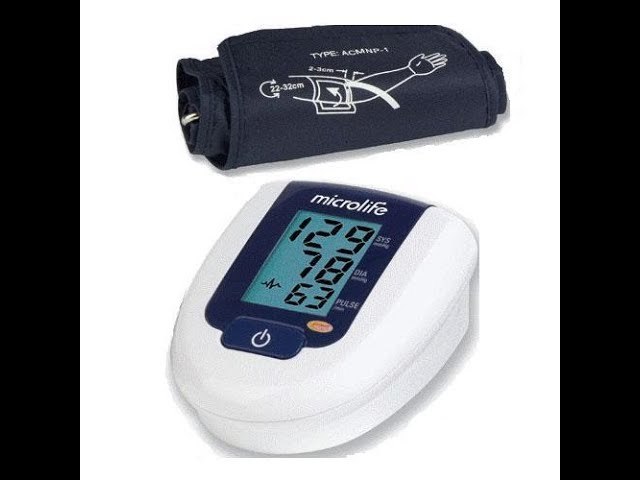

Медтехника :Тонометр microlife Bp 3ag1
Всем привет. Просьба о помощи к умным ремонтникам медтехники. Имеется примерно такой тонометр, при включении стал выдавать ошибки hi и err3, питалово проверил норм, что на батарейках что от адаптера одинаково выдает ошибки, трубочки внутри и клапан сброса проверил всё целое и герметичное, манжета тоже целая, компрессор нагнетает тоже хорошо. Помогите кто волочёт в этом, можно попробовать починить? Что могло сдохнуть? Сам склоняюсь к неисправности датчика давления.
Дубликаты не найдены
я поражаюсь с людей
неужели трудно открыть инструкцию и посмотреть ошибки?
занимает 5 минут времени
нет проще пост на пикабу запилить
ладно бы на форуме ремонта мед приборов а нет только сюда надо
вот и понимай как хочешь)) надо запомнить, буду троллям отправлять))
“В момент накачки потрясите тонометр. ” Я так телевизор когда то чинил, только кулаком стучал.
Ну здрасте! Советские ламповые телики вполне успешно ремонтировались именно таким “ударным” способом.
Ну или что то из электроники, что за питание отвечает, рядом.
Сам склоняюсь к неисправности датчика давления.
Проверь и если надо замени. В чем проблема-то?
просто купи другой тонометр, не стоит лазить в мед.приборы, дабы не получить потом ошибки, которые будут оказывать последствия на здоровье.
а ремонтировать то как собрался, если это является проблемой?
Как починить литий-ионную батарею моноколеса?
Всё чаще на улицах можно встретить людей, перемещающихся на моноколёсах – самобалансирующихся одноколёсных средствах индивидуальной мобильности.
И сегодня мне в руки попалась батарея как раз от одного из таких устройств. Его владелец сообщил, что она стала очень быстро разряжаться.
Внимание! Статья не является прямым руководством к действию. Это лишь демонстрация опыта, полученного автором. В случае повторения действий, изложенных в статье, вся ответственность лежит на Вас. Трезво оценивайте свои возможности.
По наклейке видим все основные характеристики: это литий-ионная батарея ёмкостью 7 Ач на напряжение 60 В (57,6 В), абсолютной ёмкостью 403,2 Втч.
Плата BMS (battery management system, система управления батареей) имеет размер самой батареи. Это сделано для удобства подсоединения балансирных контактов – они подпаиваются непосредственно на плату BMS, а не подключаются через разъём, как это реализовано на большинстве батарей электровелосипедов.
Сверху на плате находится изоляционный материал. Отклеиваем скотч и снимаем его.
Перед нами BMS плата во всей красе: видны крупные балансировочные резисторы, зарядные и разрядные транзисторы. Балансирные контакты промаркированы V1. V15 (16-й – это выход на нагрузку “P+”).
Кстати, в правом нижнем углу виден ряд отверстий для впайки дополнительного балансирного разъёма – видимо, для случая, когда в моноколесе используется не одна, а две батареи.
По маркировке определяем, какие элементы использовались для сборки батареи, – это LG MJ1 ёмкостью 3500 мАч. Так как каждая из 16 ячеек состоит из 2 параллельно соединённых элементов, получается ёмкость 7 Ач, которая и указанная на наклейке.
При помощи мультиметра измеряем напряжение на каждой из 16 ячеек. На всех, кроме 12-й, напряжение составило 3,3 В, а на 12-й = 0 В, то есть она неисправна.
Для замены неисправной ячейки (двух элементов), сначала необходимо снять плату BMS. Последовательно отпаиваем все балансирные контакты и отгибаем их вверх.
Особенно аккуратно следует отпаивать контакты “B-” и “B+”, поскольку они находятся всего в паре миллиметров друг от друга и их можно случайно закоротить. А так как фейерверков я на сегодня не планировал, для исключения замыкания использовал кусок текстолита.
Когда все контакты отпаяны, снимаем плату BMS с батарейного блока.
Так выглядит батарейный блок. Со стороны укладки проводов для дополнительной изоляции наклеен электрокартон. На боковых торцах и между блоками также наклеены изоляционные материалы.
Разъединяем блок на две половины. Чтобы было удобнее работать и ничего не перепутать, я решил подписать все контакты – по ним буду ориентироваться при сборке батареи.
Ещё раз убеждаемся, что именно эта ячейка (12-я) неисправна, и помечаем её маркером.
Снимаем торцевые изоляторы и получаем доступ к контактам, соединяющим элементы между собой.
При помощи плоской отвёртки аккуратно отрываем контактные пластины и подчищаем остатки точечной сварки.
Элементы соединены между собой при помощи циакрина (цианоакрилат, суперклей) и прочно держатся вместе, поэтому разъединить их, не повредив оболочку, не получится.
А раз такое дело, можно пожертвовать оболочкой неисправных ячеек. Подрезая её ножом, разъединяем элементы и заменяем на новые, которые также фиксируем циакрином. Для этого используем элементы такой же ёмкости – Sanyo GA 3500 мАч.
Необходимо убедиться, что у этих двух элементов одинаковое напряжение, иначе при сварке, когда они будут соединяться параллельно, один элемент начнёт заряжать другой, и если разница существенная, процесс может сопровождаться нагревом.
Вырезаем подходящие контактные пластины и идём к аппарату точечной сварки. Кроме самих контактных пластин, нам потребуются узкие балансирные контакты, которые позже будут подпаиваться к плате BMS.
Элементы сварены, балансирные контакты приварены поверх контактных пластин.
Прежде чем продолжить, необходимо сравнить напряжение новой ячейки (12-й) с напряжением остальных ячеек, и если оно отличается больше чем на 0,1 В, дозарядить или разрядить 12-ю ячейку до напряжения остальных ячеек.
После этого приклеиваем на место торцевые изоляторы и соединяем 2 блока ячеек.
Размещаем плату BMS в исходное положение и подпаиваем к ней балансирные контакты.
Теперь необходимо выполнить итоговый тест на ёмкость – зарядить батарею при помощи зарядного устройства, а затем разрядить через ваттметр под нагрузкой.
При этом важно учесть, что платы BMS моноколёс не отключают разряд при достижении нижнего порогового напряжения – это сделано для того, чтобы при эксплуатации моноколесо не выключилось в неподходящий момент и водитель не получил травму.
В связи с этим, при разряде нужно следить за напряжением самостоятельно, например, включив звуковую сигнализацию достижения нижнего порога на ваттметре.
Наклеиваем верхний изолятор. Осталось усадить сверху термоусадочную трубку и загерметизировать торцы.
На этом всё, надеюсь было интересно!
P.S. Это мой первый пост
Ремонт сокета Intel
Принесли мне значится комп на “почистить”. Мол, термопасту я сам поменял, только кулер что то нормально защелкиваться не хочет, да и видеокарту тоже неплохо бы почистить, а это уже как то сложно для владельца. С кулером все просто, Отломилась одна пластиковая защелка. А вот после чистки комп что то внезапно не включается, хотя владелец утверждает, что все работало, даже после того как он поменял термопасту. Опустим диагностику, сразу покажу, что было под процом:
Ножка Vss замята на ножку Vdd, логично, что старта нет. Проблема в том, что это сокет производства Foxconn, по опыту у них ножки очень нежные, при таком малом радиусе места изгиба и изгибе на 180° при выгибании обратно велик шанс сломаться. Да, спросите вы, а разве есть сокеты не фокскон? Есть, выгибал я без каких либо проблем ножки обратно из ситуации похуже, в плате Acer от какой то готовой машины по ним прошлись пылесосом, и сокет там был точно не Foxconn, но увы, не помню какой. Так вот, в нашем случае, при выравнивани по месту излома ножка ожидаемо треснула. Чтож, будем паять. Вопреки общеизвестному способу “сдонорить кусок ноги с другого сокета и напаять поверх” я предпочитаю восстанавливать их проволочкой. Да, луженая медная проволока через пару лет окислится, в отличие от позолоты на стальной оригинальной ножке, но эта проблема останется на мне, ибо следующие чистки буду проводить я, ну а пошкрябать чем нибудь ножку под микроскопом дело пяти минут. В любом случае, проволокой удобнее, чем напаивать ножку.
Собственно вот что мы имеем, запаяв изогнутую по подобию ножки проволочку. Ну и по классике, иголка от шприца для масштаба
Как то так. Работоспособность восстановлена. Вывод – аккуратнее с интеловскими сокетами, и не всегда верьте людям, которые говорят, что до вас все работало. Но это и так все знают. Правда же? 🙂
Ремонт Тонометра And Ua 670 При Изменении Выдаёт Ошибку Err Cuf
Название: Ремонт Тонометра And Ua 670 При Изменении Выдаёт Ошибку Err Cuf
Загрузил: Vladimir Marochko
Длительность: 18 мин и 57 сек
Битрейт: 192 Kbps
24.94 MB и длительностью 18 мин и 57 сек в формате mp3.
Ремонт Тонометра Microlife Bp 2Bio Не Включается
Ремонт Тонометра Sanitas Sbm 06 Выдаёт Ошибку
Ремонт Тонометра Microlife Bp A 100 Plus Не Накачивает Манжет
Ремонт Тонометра And Ua 777 Нет Стравливания Воздуха При Изменении Давления
Ремонт Тонометра Aeg Bmg 4907 Выдаёт Ошибку При Измерении Давленя
Ремонт И Калибровка Тонометра Gamma M1 S Не Стабильные Показания Ошибки
Ремонт Тонометра And Ua 668 Выдаёт Ошибку
Ремонт Коннектора Тонометра And Ua 777 Не Накачивает Манжет
Ремонт Тонометра Microlife Bp A 100 Не Накачивает Манжет
Ремонт Тонометра Gamma M1 1 Не Набирает Давление
Чистка Клапана Спуска В Полуавтоматическом Тонометре
Ремонт Тонометра Omron
Тонометр Arm Bf 1110 Не Накачивает Манжет
Ремонт Небулайзера Omron Ne C802 Не Качает Воздух
Электронный Тонометр A D Ua 604
Простая Тв Антенна Для Цифровых Каналов Качественный Приём Сигнала
Как Выбрать Электронный Тонометр
Крутая Подсветка Лестницы Своими Руками
Ремонт Роликовой Пилки Для Пяток Scholl
Течет Кран Ремонт Кран Буксы Раз И На Всегда Проверено
Ремонт Кран Буксы В Смесителе
Тритиевые Брелки Радиоактивные Игрушки Смотрите Олег Айзон
Проект о Радиации – Радиоактивные материалы
Подарил Танюше Телефон Спасибо Всем Кто Поддерживал
Зачем Раньше Ставили Пробку В Ноле Электрики Были Идиоты
Золотой Теленок Глава1 Ильф И Петров
Ремонт Тонометра And Ua 670 При Изменении Выдаёт Ошибку Err Cuf
Sketchup To Lumion Final Render In Under 30 Minutes
Metro Exodus Игрофильм На Русском Прохождение Без Комментариев
Instrumental Styles P Im Black
How To Be A Edgy Roleplayer After The Flash Mirage Roleplay Guide
Hesen Aydin Ruhsuz Lirika Rap
Gospel Unlimited Of Detroit Michigan I Believe
Torno Para Tornear Madeira De Forma Artesanal
Клип На Песню Шаг За Шагом Год За Годом
Sumadijski Vez Note Za Harmoniku Zapis Zoran Madzic
O Que Mais Queremos Em After 2
Зачем Ты Убил Моих Людей Саид
Yurub Geenyo Best Love Songs 2015 5 Hees Oo Xul Ah
Анатолий Трушкин Царь Николаич 10 Лет Юбилей
Аскет 2 0 Покорение Топов 15 Света Idle Heroes
Gigione A Carcioffola Pietrelcina State Of Mind Remix
Ted Jones The Tarheel Boys Always Marry An Ugly Girl
20130304 090812 4Гд 35
Samaa Headlines 10Pm 04 August 2019
Googlefusiontables Ro Study On Tree Cover Loss Landsat Data
Bowlingball Com Dv8 Turmoil Solid Bowling Ball Reaction Video Review
Stella Office Shoe Dangling Joi
Bwrai Buri Bisi Pisai Mwsanai
Ikea Shopping Haul Kleinigkeiten Tamtam Beauty
Rudina Nje Kercimtare Pasionuar Pas Free Style 28 Maj 2019
New Nba 2K19 Instant Max Badge Glitch After Patch 1 10 Get Hof Badges Easy Ps4 Xb1
Aggro Berlin Zeit Uncut
My Husband Part 1 Nigerian Nollywood Movie
Vampy Girly Make Up Tutorial Ling Kt
Lucky Chance Rip At Hanging Rock Blue Mountains
Kaisa Yeh Marz Hai Ishq Ishq Saad Song Rahat Fateh Ali Khan
1702 Padington Park Lane Germantown Tn For Sale For 719 900
Frank Marocco Jazz Accordion Someday My Prince Will Come Las Vegas Convention 2010
Luwalhati Sa Diyos Francisco Majestic
Danni Lowinski Trailer
Pillow Box Large Mit Thinlits Pillow Box Von Stampin Up Hd
Aca Ilic Kaludjerica
By Ka V8 Yftk Recensione E Confronto Italiano
Ч2 В Гости К Орхоману 46 Лет Стажа Выращивания Орхидей Башмачки Полив Вода Удобрение Орхидей
Сумасшедший Забег Зомби Мама Против Миланы Челлендж В Игре Zombie Tsunami Кто Съест Больше Людей
Cara Mengurangi Lag Patah Patah Pubg Mobile Di Hp Oppo
First Person Helium Breast Inflation Animation
Let S Play Grim Dawn 031 Deu Ger Auf Zu Den Arkovian Foothills
Haciendo Slime Por Primera Vez Con Mi Amiga First Time Making Slime
Загрузка...
